Assalamualaikum Wr. Wb.

Pada kesempatan kali ini saya akan membahas soal UKK TKJ Paket 3 2016/2017.

Dengan Kesimpulan Soal nya seperti ini :

Pertama ialah Menghubungkan Router dengan Internet.

 dengan cara seperti dibawah ini:

Tambahkan IP ether 2 seperti yang diminta oleh soal

Setting DHCP Client dengan interface eth1

Pastikan Statusnya sudah bound, apabila tidak maka tidak bisa dilanjutkan ke tahap selanjutnya

lalu kita lihat menu Address List, dan pasti akan mendapatkan IP dengan Simbol huruf "D"

lalu kita membuat DHCP server

IP >> DHCP Server >> DHCP Setup

klik next

Sesusai dengan Soal maka atur IP nya seperti gambar diatas.

Tambahkan IP DNS google



atur saja Lease Time nya 10 menit saja

DHCP Server sudah berhasil dibuat

kemudian kita membuat DNS

tambahkan kembali IP google, dan ceklis "Allow Remote Requests" , klik apply dan OK

Kemudian Kita membuat Firewall NAT

IP >> Firewall >> NAT >> +

pilih "Out Interface" ether1

ubah actionnya menjadi "masquerade"

Kemudian kita ping Google melalui terminal di Winbox

Kalau berhasil, berarti router sudah terhubung dengan internet

kemudian kita membuat Access Point.

dengan cara dibawah ini:

Wireless >> Klik wlan1 >> Enable >> Klik 2x

Atur mode : ap bridge, Band : 2GHz-B/G/N, Frequency : 2432, SSID : Nama_Peserta@hotspot

Kemudian kita membuat IP Address WLAN 1

Masukkan IP WLAN 1 nya sesuai yang diminta oleh SOAL

Kemudian Kita membuat DHCP Server untuk WLAN 1

DHCP Setup >> interface WLAN 1

Klik Nexk saja

Klik next saja

Atur IP nya sesuai dengan soal


Tambahkan saja IP Google


karena tidak ada ketentuan tentang time leases di soal, maka bebas saja time leasesnya


DHCP Server WLAN 1 yang sudah jadi. mengapa warnanya merah? Karena belum ada yang Konek ke access point tersebut.


kemudian kita lihat ada atau tidak access point yang sudah di buat tadi.


hotspot sudah berhasil dibuat

Lalu kita membuat NTP + Clock.

seperti gambar dibawah ini:

System >> SNTP Client

klik Enabled untuk mengaktifkan, dan tambahkan Primary NTP Server dengan tulisan "idn.pool.ntp.org" lalu klik apply.

Tampilan NTP yang sudah kita setting barusan

System >> Clock

Atur Time Zone Name menjadi Daerah tempat tinggal sekitar.

NTP + Clock Sudah berhasil di Setting.

Memblokir Situs Youtube.

sebenarnya cara memblokir situs ada banyak cara diantaranya yaitu dengan, Filter Rules, mangle, Raw, Layer 7 Protocol dan masih banyak lagi. pada saat ini saya akan memblokir dengan cara Raw, biar lebih jelasnya langsung saja lihat gambar di bawah ini.

IP >> Firewall >> Raw >> +

Chan = prerouting

masukkan content = youtube.com

ubah Action = Drop

tampilan RAW yang sudah di setting akan seperti diatas

kemudian kita uji coba di web browser, dengan mengetikkan www.youtube,com

Jika tampilan Web browser seperti gambar diatas, berarti youtube berhasil di blokir.

Membuat Hotspot.

dengan cara dibawah ini .

IP >> Hotspot >> Servers >> Hotspot Setup

pilih WLAN 1

Klik next saja

klik next saja

pilih NONE saja, lalu klik next

klik next

Masukkan IP Google untuk DNS Servers, lalu klik next

masukkan DNS name sesuai nama sekolah.sch.id , karena itu yang soal minta

masukkan bebas saja password admin

Begitulah tampilan yang berhasil

Setting User Profiles.

Dengan cara seperti dibawah ini.

Klik User Profiles >> +

Masukkan nama guru seperti yang diatas.

masukkan nama siswa dan atur bandwidthnya sebagaimana soal

tampilan diatas adalah tampilan yang berhasil membuat user profiles

Membuat User, dengan cara:

Users >> +

server : Hotspot 1 , name : guru , password : guru , profile : guru

server : Hotspot 1 , name : siswa , password : siswa , profile : siswa

tampilan yang berhasil seperti diatas

Bypass web bnsp-indonesia.org.

cara nya seperti gambar dibawah ini.



Hotspot >> Walled Garden IP List >> +

Tampilan Awal menu Walled Garden IP List



server = hotspot 1 , Dst. Host = bnsp-indonesia.org , kemudian klik apply dan ok



bypass sudah berhasil di buat

 lalu kita menuju IP >> Firewall >> Filter Rules. maka akan muncul tampilan seperti gambar diatas

Merubah Tampilan awal Hotspot.

kemudian kita akan merubah tampilan awal hotspot dengan minimalnya ada kata "Selamat datang". sebenarnya caranya ada banyak, disini saya akan mempraktekkan nya dengan cara FTP .simak langkah-langkahnya dibawah ini.



buka file explorer



ketik ftp://192.168.100.1



masukkan username dan password seperti login di mikrotik



tampilan awal FTP

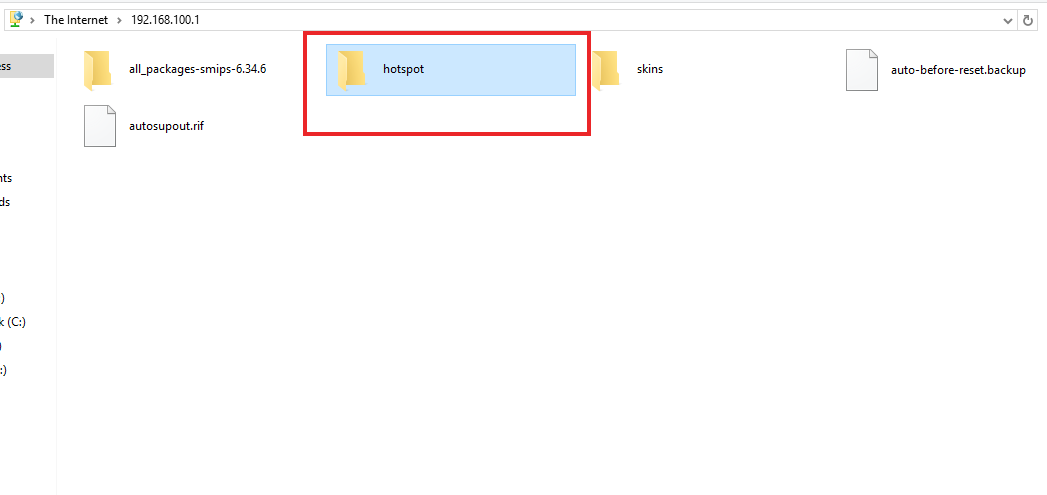

klik folder hotspot



cari file login.html



klik kanan dan copy



copy data yang tadi di data komputer / pc kita



lalu klik kanan dan edit menggunakan software Text editor, disini saya menggunakan Notepad++
Bagi yang belum mempunyai, silahkan download disini



tampilan script login.html



kemudian cari text seperti yang digambar

lalu ubah kalimat tersebut menjadi seperti yang soal minta



kemudian kita save



lalu kita copy kembali file login.html tersebut



lalu kita paste di folder hotspot yang ada di ftp mikrotik

alhamdulillah pembahasan soal UKK TKJ paket 3 2016/2017 sudah selesai. apabila ada yang kurang jelas atau gagal di saat kalian mencoba, silahkan comment atau email ke gilang.isnan27@gmail.com.

sekian dan wassalamualaikum wr.wr.
