Pembahasan Soal UKK TKJ Paket 2 Tahun 2016/2017

 Pembahasan Soal UKK TKJ Paket 2 Tahun 2016/2017

Download soal
Download Pemahasan

Assalamualaikum Wr. Wb.

Pada kesempatan kali ini saya akan membahas soal UKK TKJ Paket 2 2016/2017.

Dengan Kesimpulan Soal nya seperti ini :

Pertama ialah Menghubungkan Router dengan Internet.

 dengan cara seperti dibawah ini:

Tambahkan IP ether 2 seperti yang diminta oleh soal

Setting DHCP Client dengan interface eth1

Pastikan Statusnya sudah bound, apabila tidak maka tidak bisa dilanjutkan ke tahap selanjutnya

lalu kita lihat menu Address List, dan pasti akan mendapatkan IP dengan Simbol huruf "D"

lalu kita membuat DHCP server

IP >> DHCP Server >> DHCP Setup

klik next

Sesusai dengan Soal maka atur IP nya seperti gambar diatas.

Tambahkan IP DNS google



atur saja Lease Time nya 10 menit saja

DHCP Server sudah berhasil dibuat

kemudian kita membuat DNS

tambahkan kembali IP google, dan ceklis "Allow Remote Requests" , klik apply dan OK

Kemudian Kita membuat Firewall NAT

IP >> Firewall >> NAT >> +

pilih "Out Interface" ether1

ubah actionnya menjadi "masquerade"

Kemudian kita ping Google melalui terminal di Winbox

Kalau berhasil, berarti router sudah terhubung dengan internet

kemudian kita membuat Access Point.

dengan cara dibawah ini:

Wireless >> Klik wlan1 >> Enable >> Klik 2x



Atur mode : ap bridge, Band : 2GHz-B/G/N, Frequency : 2457, SSID : Nama_Peserta@Proxy

Kemudian kita membuat IP Address WLAN 1

Masukkan IP WLAN 1 nya sesuai yang diminta oleh SOAL

Kemudian Kita membuat DHCP Server untuk WLAN 1

DHCP Setup >> interface WLAN 1

Klik Next saja

Klik next saja

Atur IP nya sesuai dengan soal


Tambahkan saja IP Google


karena tidak ada ketentuan tentang time leases di soal, maka bebas saja time leasesnya


DHCP Server WLAN 1 yang sudah jadi. mengapa warnanya merah? Karena belum ada yang Konek ke access point tersebut.


 kemudian kita lihat ada atau tidak access point yang sudah di buat tadi.

Lalu kita membuat NTP + Clock.

seperti gambar dibawah ini:

System >> SNTP Client



klik Enabled untuk mengaktifkan, dan tambahkan Primary NTP Server dengan tulisan "idn.pool.ntp.org" dan Secondary NTP Server "asia.pool.ntp.org" lalu klik apply and Oke.



 Kemudian System >> clock

System >> Clock >> Time Zone Name = Asia/Jakarta >> Apply >> OK

 Untuk Time Zone Name Diubah sesuai Daerah masing masing

Web Proxy
 Apa itu Web proxy ? Web Proxy adalah suatu aplikasi yang menjadi perantara antara client dengan server, sehingga client tidak akan berhubungan langsung dengan server-server yang ada di Internet.


Cara membuat web proxy sebagai berikut :

IP >> Web Proxy >> ceklis enabled >> port = 3128 >> Cache Administrator = Nama_Peserta@Sekolah.sch.id

Transparent Proxy

Apa itu Transparent Proxy ? Transparent Proxy adalah sebuah konsep dimana proxy dibuat transparan dari sisi user. Hal ini sangat penting karena disisi web browser user tidak perlu melakukan setting proxy, jadi tanpa sepengetahuan user sebenarnya bahwa mereka sudah diarahkan ke server proxy.
cara membuat Transparent Proxy gambar dibawah ini :



IP >> Firewall >> NAT >> +



chain : dstnat >> Protocol : 6 (tcp) >> Dst. Port : 80,8080,3128 >> In. Interface: ether2



Action : redirect >> To Ports: 3128



 Tampilan yang berhasil

Blokir Situs www.Linux.or.id

 Blokir situs disini dengan menggunakan Web Proxy Access. Caranya seperti gambar dibawah ini:



 Klik Access >> +

 Masukkan Dst. Host : www.linux.or.id dan action : deny





 tampilan yang sukses

Kemudian kita uji coba di web browser kita, buka Google chrome atau semacamnya.

tampilan awal Web Browser

situs sudah terblokir

Blokir Ekstensi Download .mp3 dan .mkv
Kemudian kita memblokir ekstensi download .mp3 dan .mkv. caranya dibawah ini:


Masukkan Path : *.mkv* dan Action : deny


 Masukkan Path : *.mp3* dan Action : deny

Tampilan yang sukses

 Schedule

Menjadwalkan sebuah koneksi internet kapan dia harus nyala dan mati. Pada soal kali ini schedulenya adalah jam 07:00:00 - 18:59:59 koneksi internet menyala dan diskoneksi internet nya pada jam 19:00:00 - 06:59:59. Caranya sebagai berikut :

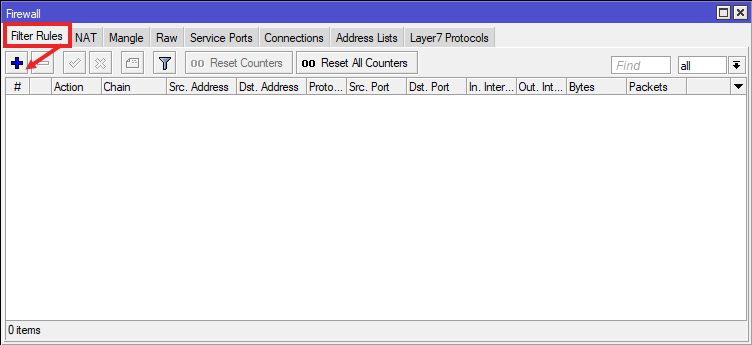

IP >> Firewall >> Filter Rules



General >> Chain : Forward  In. Interface: wlan1 dan Out. Interface: ether1



Action : drop



Extra >> Time: 19:00:00 - 06:59:59



Tampilan Filter Rules yang berhasil

Mungkin itu saja yang bisa saya jelaskan pada Pembahasan Soal kali ini, apabila ada kekurangan boleh komentar atau email ke gilang.isnan27@gmail.com.

Wassalamualaikum Wr.Wb
